61
Bouw

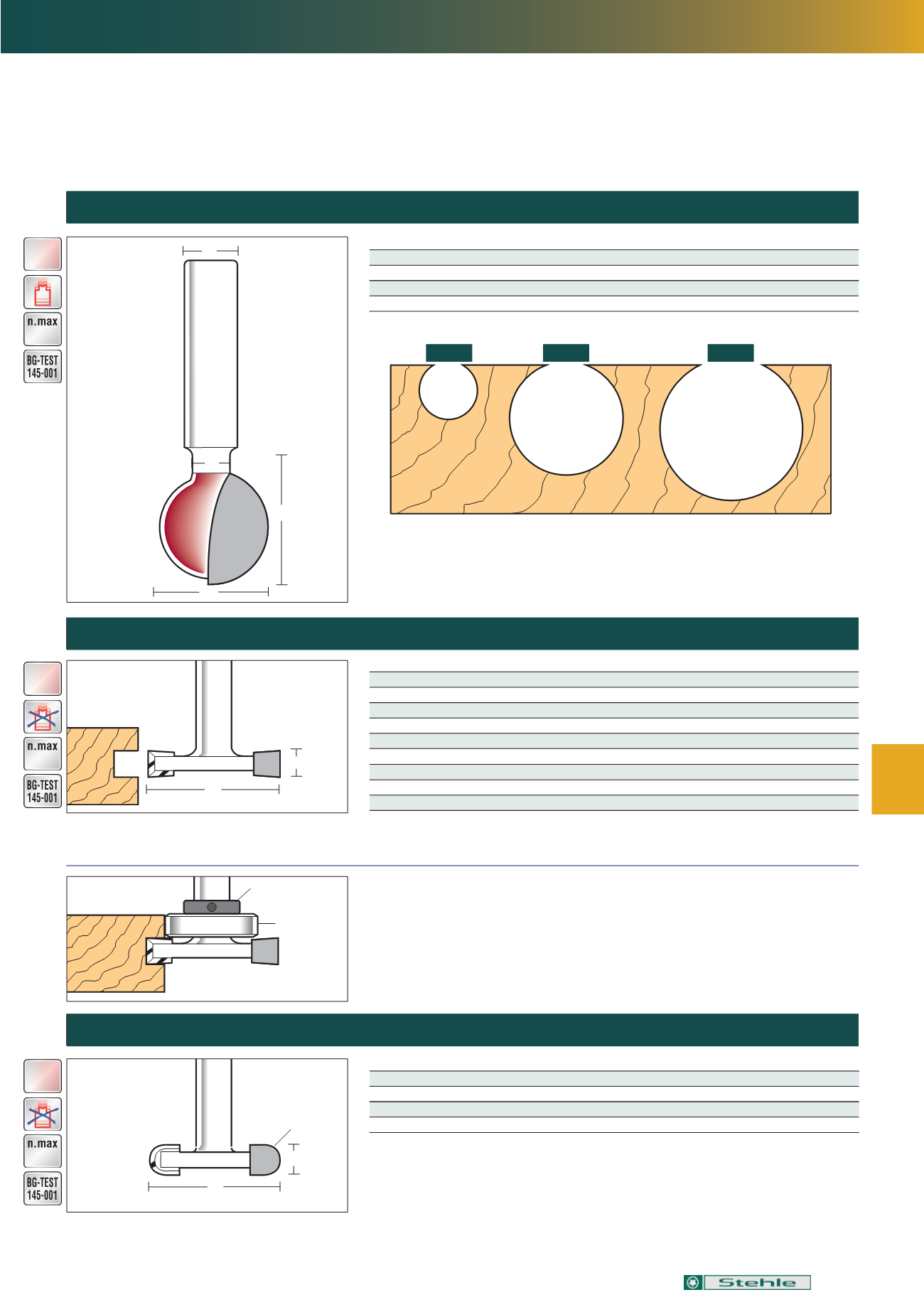

Kugelfräser / T-Nutfräser
Kugelfräser HW Z=1
TSB254
D
Fräser zur Erzeugung einer sich nach oben schließenden runden Nut z.B. für
Kabelkanäle. Fräser sind am kleinen Durchmesser “d” nicht schneidend.
Stirn‐ und umfangschneidend. Rechtslauf.
Bestell-Nr. D mm d mm C mm
S mm EUR
TSB5-6
5 3 11
6
83,39
TSB127-8
12.7 6.5 17
8
61,86
TSB254-12
25.4 9 30
12
77,14
TSB32-12
32 12.7 40
12
92,79
S
d
Nut-Profilfräser HW Z=2
Nutfräser für Massivholzauszüge etc. Umfang‐
und flankenschneidend. Rechtslauf.
Bestell-Nr. D mm L mm GL mm S mm EUR
SL3-8
30 3 48 8
52,07
SL3-12
30 3 48 12
52,07
SL4-8
30 4 48 8
53,08
SL4-12
30 4 48 12
53,08
SL5-8
30 5 50 8
54,35
SL5-12
30 5 50 12
54,35
SL6-8
30 6 52 8
56,26
SL6-12
30 6 52 12
56,26
SL10-8
30 10 60 8
69,76
Zubehör
D
L
Anlauflager
Feststellring
C
SL6
Zur Festlegung einer bestimmten Nuttiefe werden Anlauflager und Feststellring auf
dem Schaft montiert. Anlauflager mit Bohrung 8 mm (für Schaft‐
Ø
8﴿ oder Bohrung 12
mm (für Schaft‐
Ø
12﴿ finden Sie im Katalog auf Seite 145. Den passenden Feststellring
finden Sie auf der Seite 146.
Nut-Profilfräser mit Radius HW Z=2
D
L
R
DSB8
Nutfräser mit Radius. Der Einsatz eines Anlauflagers ist wie oben beschrieben auch bei
diesen Fräsern möglich. Umfang‐ und flankenschneidend. Rechtslauf.
Bestell-Nr. D mm L mm GL mm S mm EUR
DSB8-8
30 3 46 8
80,32
DSB9-8
30 4 48 8
85,28
DSB10-8
30 5 50 8
93,05
DSB10-12
30 5 50 12
93,05
TSB127
TSB254
TSB32
MAN
24.000
MAN
24.000
MAN
24.000
Frezen voor het maken van naar boven sluitende ronde groeven voor bijv. kabelgoten.
De frezen snijden niet op de kleine diameter (d=). Onder- en omtrek-
snijdend. Rechtsdraaiend.
Groeffr zen voor uitsparingen in massief hout.
Op de flanken en omtreksnijdend. Rechtsdraaiend.
Toebehoren
Voor het maken van een bepaalde groefdiepte wordt een aanlooplager op de schacht
ge onteerd. Aanlooplagers met asgat 8,0mm (voor schacht 8) en asgat 12,0mm (voor
schacht 12), zoals ook de passende vastzetringen vindt u op blz. 146.
Groeffrezen met een radius. Gebruik van een aanlooplager zoals hierboven beschreven
is ook met deze frezen mogelijk. Op de flanken en omtreksnijdend. Rechtsdraaiend.
Kogelfrezen / T-Sleuffrezen
T
Opspanring
anlooplager
T
HW Kogelfrees Z=1
HW Radius-gro ffrezen Z=2
HW G effrezen Z=2
Code
D [mm]
d [mm]
C [ m]
S [mm]
Bestelnu mer
Code
D [mm]
L [mm]
GL [mm] S [mm]
Bestelnummer
Code
D [mm]
L [mm]
GL [mm] S [mm]
Bestelnummer
5
3
11
6
64020056
12.7
6.5
17
8
64021278
25.4
9
30
12
640 2542
32
12.7
40
12
640 3202
30
3
46
8
68100608
30
4
48
8
68100808
30
5
50
8
68101008
30
5
50
12
68 01002
30
3
48
8
68050308
30
3
48
12
68050302
30
4
48
8
68050408
30
4
48
12
68050402
30
5
50
8
68050508
30
5
50
12
68050502
30
6
52
8
68050608
30
6
52
12
68050602
30
10
60
8
68051008
