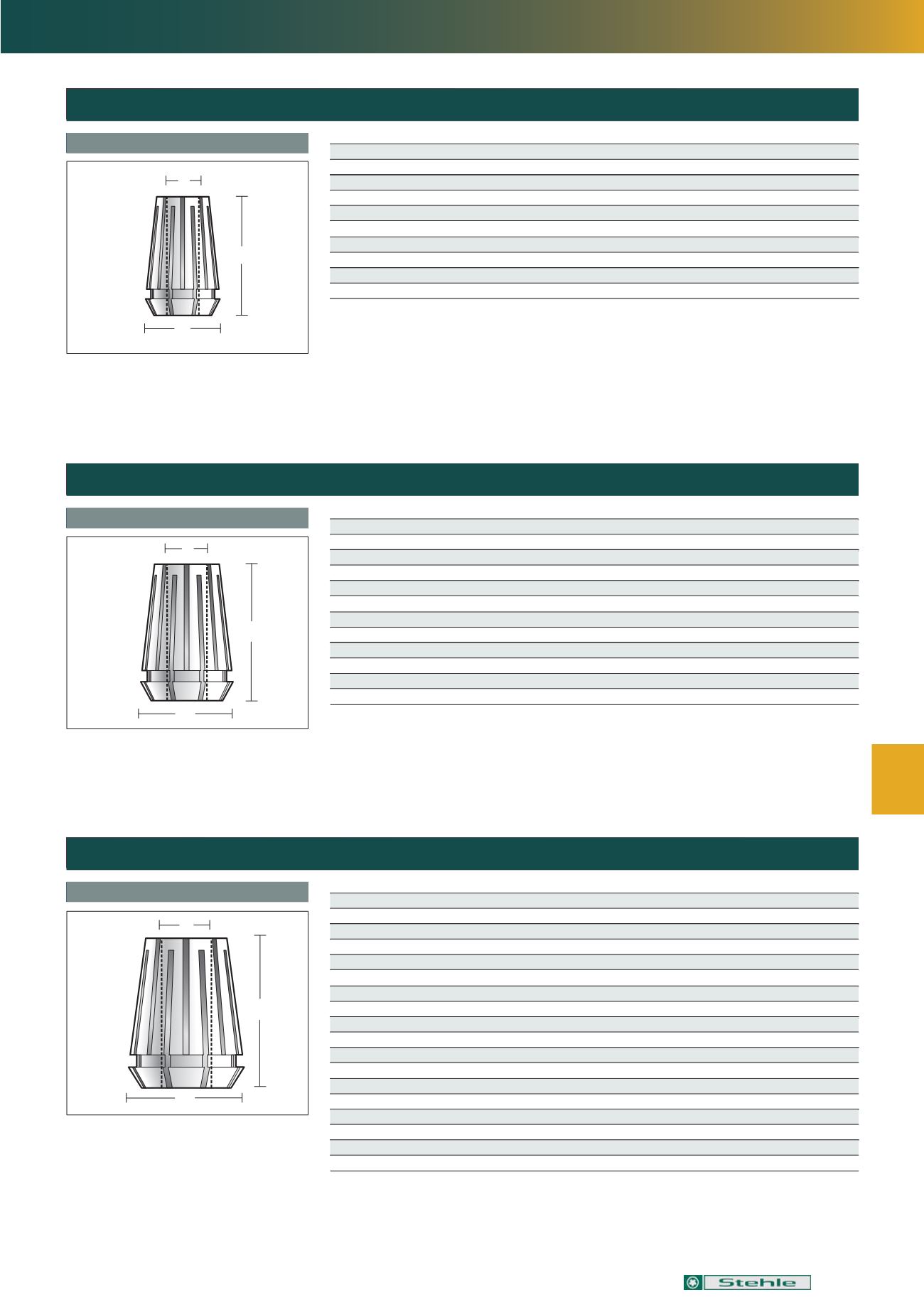

Präzisions-Spannzangen 428E / ER20 nach DIN 6499 B
L
Spanntoleranz -1.0 mm
Gehärtet und geschliffen. Beidseitig
geschlitzt für größtmöglichen Kraftschluss
von Spannbacke und Werkzeugschaft. Für
höchste radiale und axiale Beanspruchung.
Gehärtet und geschliffen. Beidseitig
geschlitzt für größtmöglichen Kraftschluss
von Spannbacke und Werkzeugschaft. Für
höchste radiale und axiale Beanspruchung.
Bestell-Nr. D mm L mm S mm für Schaft-Ø mm EUR
428E-3
21 31 3 3 bis 2
23,00
428E-4
21 31 4 4 bis 3 (z.B. 3.175mm = 1/8”﴿
23,00
428E-5
21 31 5 5 bis 4
23,00
428E-6
21 31 6 6 bis 5
23,00
428E-7
21 31 7 7 bis 6 (z.B. 6.35mm = 1/4”﴿
23,00
428E-8
21 31 8 8 bis 7
23,00
428E-9
21 31 9 9 bis 8
23,00
428E-10
21 31 10 10 bis 9 (z.B. 9.52mm = 3/8”﴿
23,00
428E-11
21 31 11 11 bis 10
23,00
428E-12
21 31 12 12 bis 11
23,00
428E-13
21 31 13 13 bis 12 (z.B. 12.7mm = 1/2”﴿
23,00
428E-14
21 31 14 14 bis 13
23,00
D
S
Präzisions-Spannzangen 426E / ER16 nach DIN 6499 B
L
Spanntoleranz -1.0 mm
Gehärtet und geschliffen. Beidseitig
geschlitzt für größtmöglichen Kraftschluss
von Spannbacke und Werkzeugschaft. Für
höchste radiale und axiale Beanspruchung.
Bestell-Nr. D mm L mm S mm für Schaft-Ø mm EUR
426E-3
17 27 3 3 bis 2
21,00
426E-4
17 27 4 4 bis 3 (z.B. 3.175mm = 1/8”﴿
21,00
426E-5
17 27 5 5 bis 4
21,00
426E-6
17 27 6 6 bis 5
21,00
426E-7
17 27 7 7 bis 6 (z.B. 6.35mm = 1/4”﴿
21,00
426E-8
17 27 8 8 bis 7
21,00
426E-9
17 27 9 9 bis 8
21,00
426E-10
17 27 10 10 bis 9 (z.B. 9.52mm = 3/8”﴿
21,00
426E-11
17 27 11 11 bis 10
21,00
426E-12
17 27 12 12 bis 11
21,00
D
S
Präzisions-Spannzangen 430E / ER25 nach DIN 6499 B
L
Spanntoleranz -1.0 mm
Bestell-Nr. D mm L mm S mm für Schaft-Ø mm EUR
430E-3
23 34 3 3 bis 2
25,00
430E-4
23 34 4 4 bis 3 (z.B. 3.175mm = 1/8”﴿
25,00
430E-5
23 34 5 5 bis 4
25,00
430E-6
23 34 6 6 bis 5
25,00
430E-7
23 34 7 7 bis 6 (z.B. 6.35mm = 1/4”﴿
25,00
430E-8
23 34 8 8 bis 7
25,00
430E-9
23 34 9 9 bis 8
25,00
430E-10
23 34 10 10 bis 9 (z.B. 9.52mm = 3/8”﴿
25,00
430E-11
23 34 11 11 bis 10
25,00
430E-12
23 34 12 12 bis 11
25,00
430E-13
23 34 13 13 bis 12 (z.B. 12.7mm = 1/2”﴿
25,00
430E-14
23 34 14 14 bis 13
25,00
430E-15
23 34 15 15 bis 14
25,00
430E-16
23 34 16 16 bis 15 (z.B. 15.875mm = 5/8”﴿
25,00
430E-17
23 34 17 17 bis 16
25,00
430E-18
23 34 18 18 bis 17
25,00
430E-19
23 34 19 19 bis 18
25,00
430E-20
23 34 20 20 bis 19
25,00
D
S
ecisie spantange 430E/ER25 DIN 6499 B
ecisie spantange 428E/ER 0 DIN 6499 B
ecisie spantange 426E/ER16 DIN 6499 B
E-1
23
34
3
3 tot 2
943003
E-2
23
34
4
4 tot 3 (bv. 3.175mm = 1/8”)
943004
E-3
23
34
5
5 tot 4
943005
E-4
23
34
6
6 tot 5
943006
E-5
23
34
7
7 tot 6 (bv. 6.35mm = 1/4”)
943007
E-6
23
34
8
8 tot 7
943008
E-7
23
34
9
9 tot 8
943009
E-08
23
34
10
10 tot 9 (bv. 9.52mm = 3/8”)
943010
E-09
23
34
11
11 tot 10
943011
E-10
23
34
12
12 tot 11
943012
E-11
23
34
13
13 tot 12 (bv. 12.7mm = 1/2”)
943013
E-12
23
34
14
14 tot 13
943014
E-13
23
34
15
15 tot 14
943015
E-14
23
34
16
16 tot 15 (bv. 15.875mm = /8”)
943016
E-15
23
34
17
17 tot 16
943017
E-16
23
34
18
18 tot 17
943018
E-17
23
34
19
19 tot 18
943019
E-18
23
34
20
20 tot 19
943020
E-1
21
31
3
3 tot 2
942803
E-2
21
31
4
4 tot 3 (bv. 3.175mm = 1/8”)
942804
E-3
21
31
5
5 tot 4
942805
E-4
21
31
6
6 tot 5
942806
E-5
21
31
7
7 tot 6 (bv. 6.35mm = 1/4”)
942807
E-6
21
31
8
8 tot 7
942808
E-7
21
31
9
9 tot 8
942809
E-08
21
31
10
10 tot 9 (bv. 9.52mm = 3/8”)
942810
E-09
21
31
11
11 tot 10
942811
E-10
21
31
12
12 tot 11
942812
E-11
21
31
13
13 tot 12 (bv. 12.7mm = 1/2”)
942813
E-12
21
31
14
14 tot 13
942814
E-1
17
27
3
3 tot 2
942603
E-2
17
27
4
4 tot 3 (bv. 3.175mm = 1/8”)
942604
E-3
17
27
5
5 tot 4
942605
E-4
17
27
6
6 tot 5
942606
E-5
17
27
7
7 tot 6 (bv. 6.35mm = 1/4”)
942607
E-6
17
27
8
8 tot 7
942608
E-7
17
27
9
9 tot 8
942609
E-08
17
27
10
10 tot 9 (bv. 9.52mm = 3/8”)
942610
E-09
17
27
11
11 tot 10
942611
E-10
17
27
12
12 tot 11
942612
Tolerantie -1,0 mm
Tolerantie -1,0 mm
Tolerantie -1,0 mm
Code
D [mm] L [ m]
S [mm] voor schacht [Ø mm]
Bestelnummer
Code
D [mm] L [ m]
S [mm] voor schacht [Ø mm]
Bestelnummer
Code
D [mm] L [ m]
S [mm] voor schacht [Ø mm]
Bestelnummer
