115
Bouw
Bestell-Nr. D mm L mm GL mm S mm Ersatz-Wendeplatte EU
M1830-12RT
18 30 82 12
L308
128,3
M1930-12RT
19 30 82 12
L308
128,9
M2030-12RT
20 30 82 12
L309
128,9
M2230-12RT
22 30 82 12
L309
134,0
M2430-12RT
24 30 82 12
L3010
147,4
M2530-12RT
25 30 82 12
L30/4
179,7
M3030-12RT
30 30 82 12
L30/4 + L12‐Q
196,0
Bestell-Nr. D mm L mm GL mm S mm Ersatz-Wendeplatte EU
M1850-12RT
18 50 102 12
L508
151,1
M2050-12RT
20 50 102 12
L509
158,8
M2450-12RT
24 50 102 12
L5010
172,8
Ersatzteile EU
L308
Wendeplatte 29.5x8x1.5mm Z=4
6,3
L309
Wendeplatte 29.5x9x1.5mm Z=4
5,8
L3010
Wendeplatte 29.5x10x1.5mm Z=4
5,8
L30/4
Wendeplatte 29.5x12x1.5mm Z=4
5,2
L12-Q
Einbohrschneide 12x12x1.5mm Z=4 für M3030‐12RT
2,3
TORX M3.5x5-T
Schraube für Wendeplatte
2,0
TT15
Schraubendreher T15
5,0
Ersatzteile EU
L508
Wendeplatte 49.5x8x1.5mm Z=4
7,7
L509
Wendeplatte 49.5x9x1.5mm Z=4
7,4
L5010
Wendeplatte 49.5x10x1.5mm Z=4
8,4
TORX M3.5x5-T
Schraube für Wendeplatte
2,0
TT15
Schraubendreher T15
5,0
Extra große Spanräume und niedrige Bruchgefahr der Wendeplatten durch Z‐Form.
Bohr‐ und umfangschneidend. Rechtslauf.
Fertigung: bis Durchmesser 25 mm mit gelöteter Einbohrschneide
ab Durchmesser 30 mm mit Wendeplatten‐Einbohrschneide
Extra große Spanräume und niedrige Bruchgefahr der Wendeplatten durch Z‐Form.
Ausführung mit gelöteter Einbohrschneide. Bohr‐ und umfangschneidend. Rechtslauf.
M2430
L
L
D
D

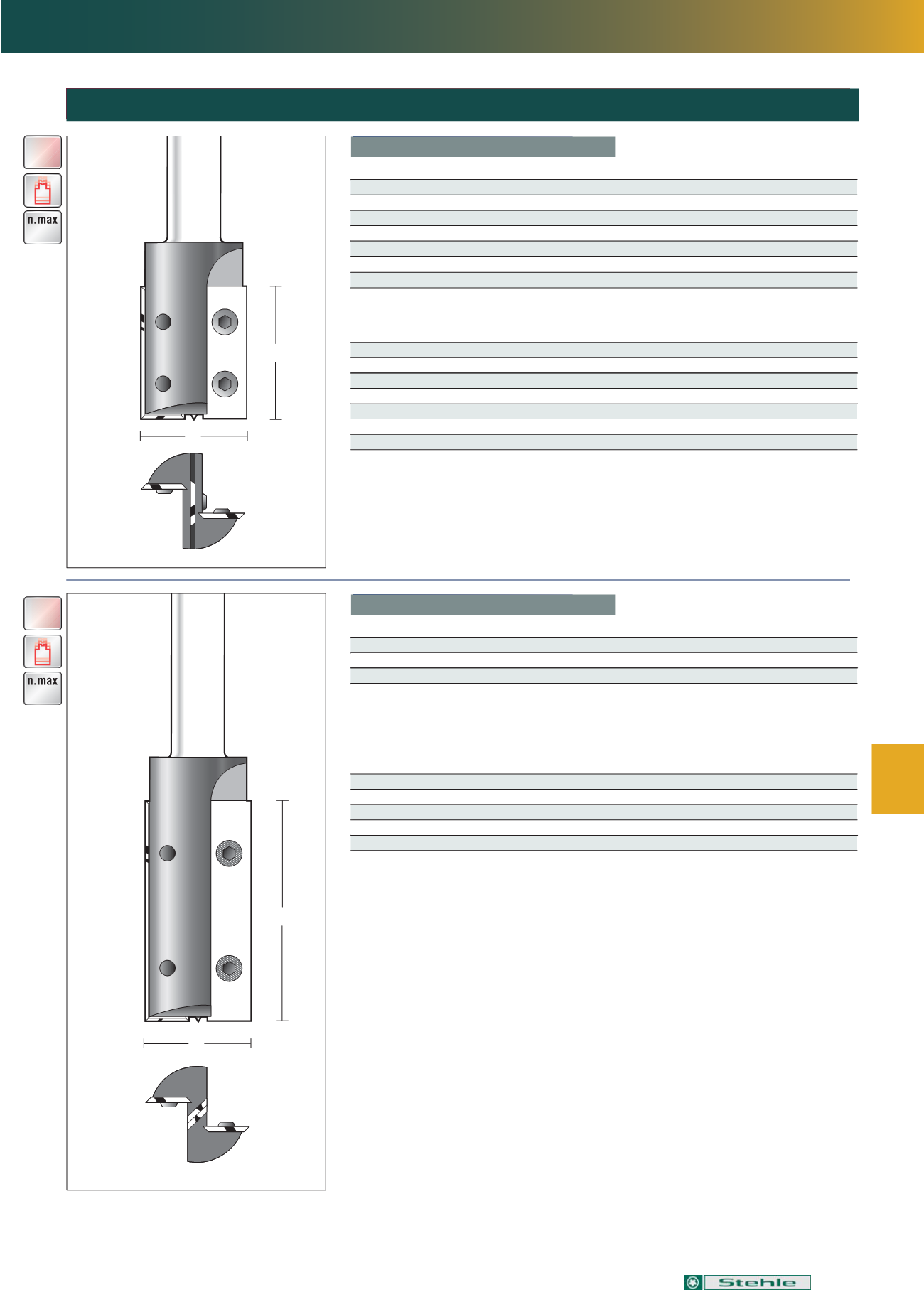

WP-Schaftfräser HW Z=2 Zylinderschaft 12mm mit Bohrschneide
MAN
24.000
MAN
24.000
M2450
Schneidenlänge 30 mm
Schneidenlänge 50 mm
HW Keermessen groeffrees =2 m t inboorsnede
Extra grote spaanruimte en gering breukgevaar van de keermessen door de Z-vorm.
Inboor- en omtreksnijdend. Rechtsdraaiend.
Productie: tot diameter 25mm met gesoldeerde inboorsnede
vanaf diameter 30m et keermes inboorsnede
tr gr te spa rui te e gering breukgevaar van de keermessen door de Z-vor .
Uitgevoerd met esoldeerde inboorsnede. Inboor- en omtreksnijdend. Rechtsdraaiend.
1830-
18
30
82
12
L308
60341802
1930-
19
30
82
12
L308
60341902
2030-
20
30
82
12
L309
60342002
230-
22
30
82
12
L309
60342202
2430-
24
30
82
12
L3010
60342402
2530-
25
30
82
12
L30/4
60342502
3030-
30
30
82
12
L30/4 + L12-Q
68000157
1850-12 T
18
50
102
12
L508
68185012
2050-12 T
20
50
102
12
L509
6800050
2450-12 T
24
50
102
12
L5010
68245012
Keermes 30x8x1.5mm Z=4
50453208
Keermes 29.5x9x1.5mm Z=4
50453204
Keermes 29.5x10x1.5mm Z=4
50453205
Keermes 29.5x12x1.5mm Z=4
50450060
Keermes 12x12x1.5mm Z=4 inboorsnede
50820012
.
-
Schroef voor keerm s
68900095
Torx-sleutel T15
68000048
Keermes 49.5x8x1.5mm Z=4
50453303
Keermes 49.5x9x1.5mm Z=4
50453305
Keermes 49.5x10x1.5mm Z=4
50453306
.
-
Schroef voor keerm s
68900095
Torx schroevendraaier T15
68000048
Code
D [mm] L [mm]
GL [mm] S [mm] Keermes
Bestelnummer
Code
D [mm] L [mm]
GL [mm] S [mm] Keermes
Bestelnummer
Toebehoren
Bestelnummer
Toebehoren
Bestelnummer
Snijlengte 30mm
Snijlengte 50mm
