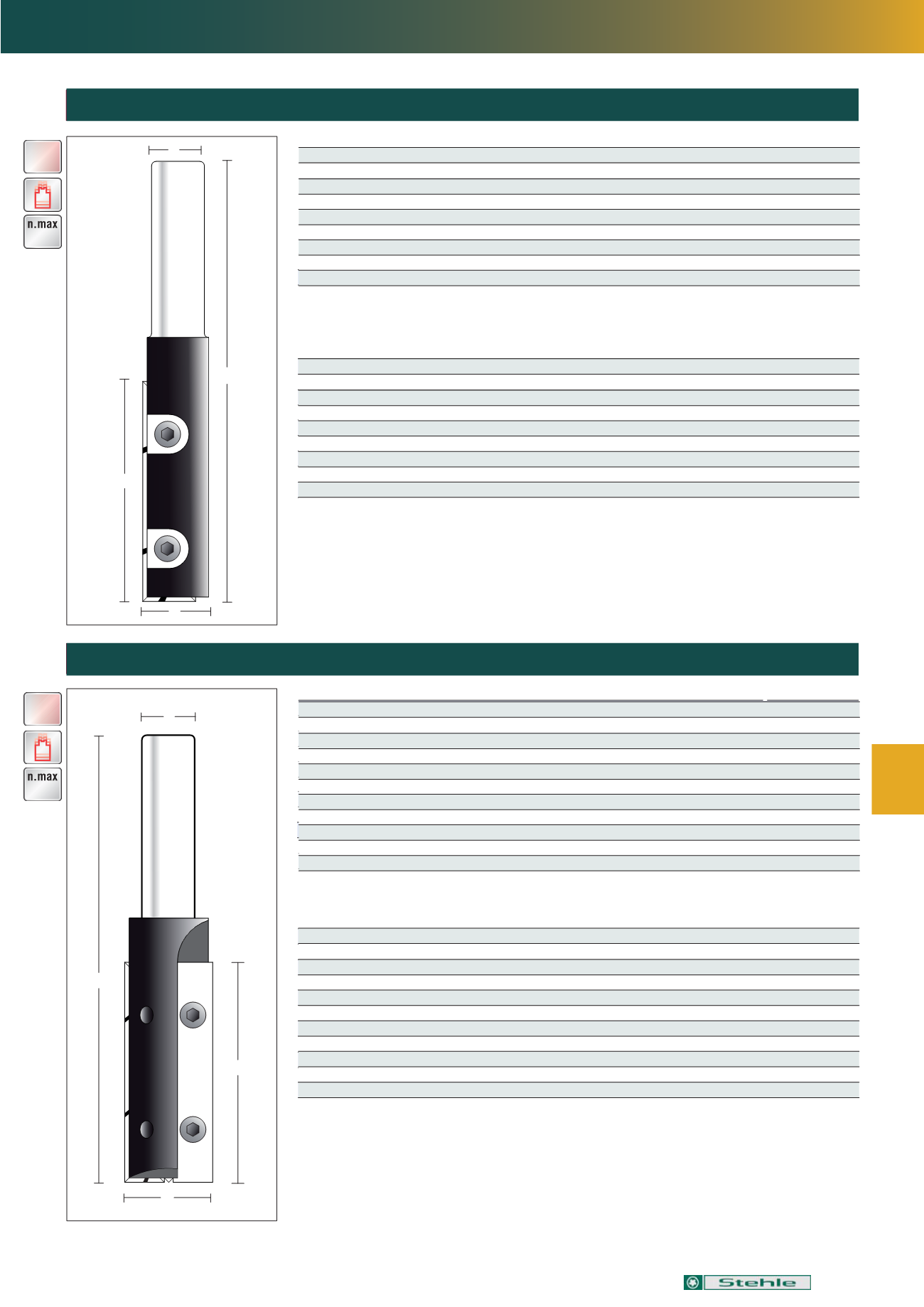

Wendeplatten-Nutfräser HW Z=1 Zylinderschaft 12mm
Wendeplatten-Nutfräser HW Z=2 Zylinderschaft 12mm
Wendeplatten‐Nutfräser mit einer wechselbaren Schneide die im Zentrum des Körpers steht. Somit
ist der Fräser bohrschneidend sowie stirn‐ und umfangschneidend. Rechtslauf.
Wendeplatten‐Nutfräser mit zwei wechselbaren Hauptschneiden und einer gelöteten Bohrschneide
die im Zentrum des Körpers steht. Der Fräser M3030‐12RT hat eine wechselbare Bohrschneide.
Stirn‐ und umfangschneidend. Rechtslauf.
Ersatzteile EUR
L308
Wendeplatte 29.5x8x1.5mm
6,30
L309
Wendeplatte 29.5x9x1.5mm
5,80
L30/4
Wendeplatte 29.5x12x1.5mm
5,20
L508
Wendeplatte 49.5x8x1.5mm
7,70
L509
Wendeplatte 49.5x9x1.5mm
7,40
L5010
Wendeplatte 49.5x10x1.5mm
8,40
L50/4
Wendeplatte 49.5x12x1.5mm
6,90
TORX M3.5x5-T
Spannschraube
2,00
TT15
Torx‐Schlüssel
5,00
Ersatzteile EUR
L12-Q
Wendeplatte 12x12x1.5mm Bohrschneide für D=30
2,30
L308
Wendeplatte 29.5x8x1.5mm
6,30
L309
Wendeplatte 29.5x9x1.5mm
5,80
L3010
Wendeplatte 29.5x10x1.5mm
5,80
L30/4
Wendeplatte 29.5x12x1.5mm
5,20
L508
Wendeplatte 49.5x8x1.5mm
7,70
L509
Wendeplatte 49.5x9x1.5mm
7,40
L5010
Wendeplatte 49.5x10x1.5mm
8,40
TORX M3.5x5-T
Spannschraube für Fräser von D=18 bis D=25
2,00
TORX M4x6-G
Spannschraube für Fräser mit D=30
2,00
TT15
Torx‐Schlüssel
5,00
D
L
GL
H16RTL
S
M2050RT
D
S
L
GL
MAN
24.000
MAN
24.000
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
H1230-12RT
12 30 80 12
L308
85,80
H1250-12RT
12 50 100 12
L508
98,90
H122RTL-12
12.7 50 100 12
L509
98,90
H1350-12RT
13 50 100 12
L509
103,20
H1430-12RT
14 30 80 12
L309
96,98
H14RTL-12
14 50 100 12
L509
109,99
H1550-12RT
15 50 100 12
L5010
112,30
H1630-12RT
16 30 80 12
L30/4
100,81
H16RTL-12
16 50 100 12
L50/4
112,02
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
M1830-12RT
18 30 82 12
L308
128,32
M1850-12RT
18 50 102 12
L508
151,10
M1930-12RT
19 30 82 12
L308
128,95
M2030-12RT
20 30 82 12
L309
128,95
M2050-12RT
20 50 102 12
L509
158,86
M2230-12RT
22 30 82 12
L309
134,04
M2430-12RT
24 30 82 12
L3010
147,41
M2430/115-12RT
24 30 115 12
L3010
168,92
M2450-12RT
24 50 102 12
L5010
172,86
M2530-12RT
25 30 82 12
L30/4
179,74
M3030-12RT
30 30 82 12
L30/4 + L12‐Q
196,03
Code
D [mm]
L [mm]
[
]
S [mm]
Keermes
Bestelnummer
Code
D [mm]
L [mm]
[
]
S [mm]
Keermes
Bestelnummer
Toebehoren
Bestelnummer
Toebehoren
Bestelnummer
HW K ermessen groeffr es Z=1 Cilindrische sc cht 12 m
HW K ermessen groeffr es Z=2 Cilindrische sc cht 12 m
Keermessen groeffrees met wisselm s dat recht in de body is geplaatst. Daardoor heeft d frees
een grondsnede om ook te kunnen inboren. Rechtsdraaiend.
Keermessen groeffrees met 2 wisselmessen en een gesoldeerde centreerpunt, loodrecht in
het centrum van de body. De frees M3030-12RT heeft een verwisselbare grondsnede.
Rechtsdraaiend.
12
30
12
L308
60411202
12
50
12
L508
60431202
12.7
50
12
L509
60431292
13
50
12
L509
60411392
14
30
12
L309
60411402
14
50
12
L509
60411452
15
50
12
L5010
60411502
16
30
12
L30/4
60411602
16
50
12
L50/4
60411652
1 -
18
30
12
L308
60341802
1 -
18
50
12
L508
68185012
1 -
19
30
12
L308
60341902
2 -
20
30
12
L309
60342002
2 -
20
50
12
L509
68000501
2 -
22
30
12
L309
60342202
2 -
24
30
12
L3010
60342402
2 /
-
24
30
12
L3010
60342492
2 -
24
50
12
L5010
68245012
2 -
25
30
12
L30/4
60342502
3 -
30
30
12
L30/4 + L12-Q
68000157
Keermes 29.5x8x1.5mm
50453208
Keermes 29.5x9x1.5mm
50453204
Keermes 29.5x12x1.5mm
50450060
Keermes 49.5x8x1.5mm
50453303
Keermes 49.5x9x1.5mm
50453305
Keermes 49.5x10x1.5mm
50453306
Keermes 49.5x12x1.5mm
50450062
.
-
Spanschroef met conische kop
68900095
Torx-sleutel
68000048
Keermes 12x12x1.5mm Z= 4 voor D= 30
50820012
Keermes 29.5x8x1.5mm
50453208
Keermes 29.5x9x1.5mm
50453204
Keermes 29.5x10x1.5mm
50453205
Keermes 29.5x12x1.5mm
50450060
Keermes 49.5x8x1.5mm
50453303
Keermes 49.5x9x1.5mm
50453305
Keermes 49.5x10x1.5mm
50453306
.
-
Spanschroef voor frezen met D=18 tot D=25
68900095
-
Spanschroef voor frezen met D=30
68900063
Torx-sleutel
68000048
