Bouw

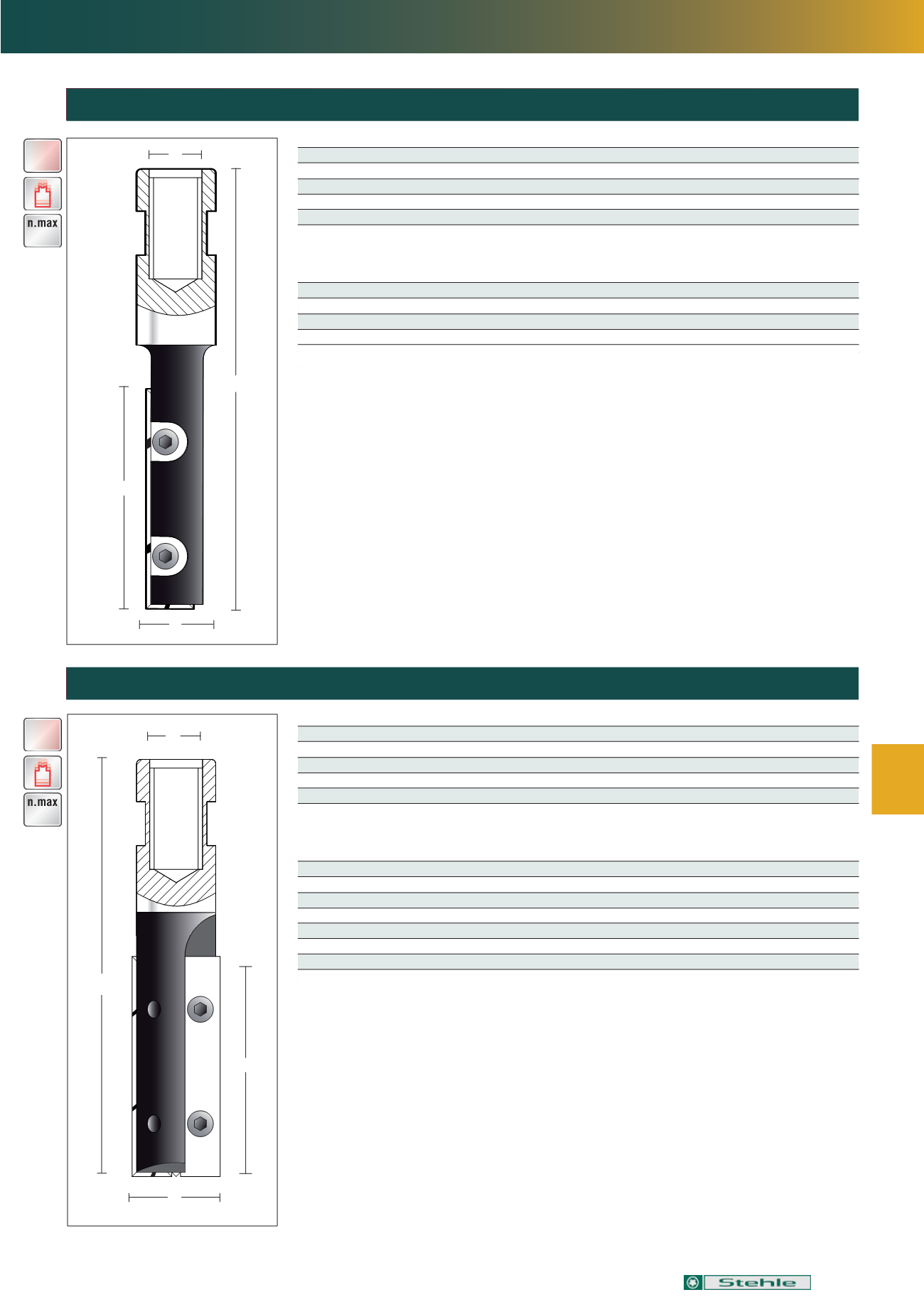

Wendeplatten-Nutfräser HW Z=1 Innengewinde M10x1.5
Wendeplatten‐Nutfräser mit einer wechselbaren Schneide die im Zentrum des Körpers steht. Somit
ist der Fräser bohrschneidend sowie stirn‐ und umfangschneidend. Rechtslauf.
D
L
GL
H16RTL
S
Wendeplatten-Nutfräser HW Z=2 Innengewinde M10x1.5
Wendeplatten‐Nutfräser mit zwei wechselbaren Hauptschneiden und gelöteten Bohrschneide. Stirn‐
und umfangschneidend. Rechtslauf.
M2050RT
D
S
L
GL
MAN
24.000
MAN
24.000
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
H122RTL-M10
12.7 50 100 M10
L509
106,68
H14RTL-M10
14 50 100 M10
L509
123,48
H16RTL-M10
16 50 100 M10
L50/4
124,75
Ersatzteile EUR
L509
Wendeplatte 49.5x9x1.5mm
7,40
L50/4
Wendeplatte 49.5x12x1.5mm
6,90
TORX M3.5x5-T
Spannschraube
2,00
TT15
Torx‐Schlüssel
5,00
Ersatzteile EUR
L309
Wendeplatte 29.5x9x1.5mm
5,80
L3010
Wendeplatte 29.5x10x1.5mm
5,80
L508
Wendeplatte 49.5x8x1.5mm
7,70
L509
Wendeplatte 49.5x9x1.5mm
7,40
L5010
Wendeplatte 49.5x10x1.5mm
8,40
TORX M3.5x5-T
Spannschraube
2,00
TT15
Torx‐Schlüssel
5,00
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
M1850-M10RT
18 50 100 M10
L508
151,10
M2030-M10RT
20 30 80 M10
L309
137,23
M2050-M10RT
20 50 100 M10
L509
158,86
M2430-M10RT
24 30 80 M10
L3010
151,10
M2450-M10RT
24 50 100 M10
L5010
172,86
Toebehoren
Bestelnummer
Toebehoren
Bestelnummer
L509
Keermes 49.5x9x1.5mm
50453305
L50/4
Keermes 49.5x12x1.5mm
50450062
TORX M3.5x5-T
Spanschroef met conische kop
68900095
TT15
Torx-sleutel
68000048
HW K ermessen groeffr es Z=1 bin endraad M10x1.5
HW K ermessen groeffr es Z=2 bin endraad M10x1.5
Keermessen groeffrees met wisselmes dat recht in de body is geplaatst. Daardoor heeft de frees
een grondsnede om ook te kunnen inboren. Rechtsdraaiend.
Keermessen groeffrees met 2 wisselmessen en een gesoldeerde centreerpunt, loodrecht in het
centrum van de body. Rechtsdraaiend.
Code
D [mm]
L [mm]
L [
]
S [mm]
Keermes
Bestelnummer
Code
D [mm]
L [mm]
[
]
S [mm]
Keermes
Bestelnummer
-
12.7
50
100
M10
L509
60431291
-
14
50
100
M10
L509
60411451
-
16
50
100
M10
L50/4
60411651
18
50
M10
L508
68185001
20
30
M10
L309
60342001
20
50
M10
L509
68205001
24
30
M10
L3010
60342401
24
50
M10
L5010
68305001
L309
Keermes 29.5x9x1.5mm
50453204
L3010
Keermes 29.5x10x1.5mm
50453205
L508
Keermes 49.5x8x1.5mm
50453303
L509
Keermes 49.5x9x1.5mm
50453305
L5010
Keermes 49.5x10x1.5mm
50453306
TORX M3.5x5-T
Spanschroef met conische kop
68900095
TT15
Torx-sleutel
68000048
