Bouw

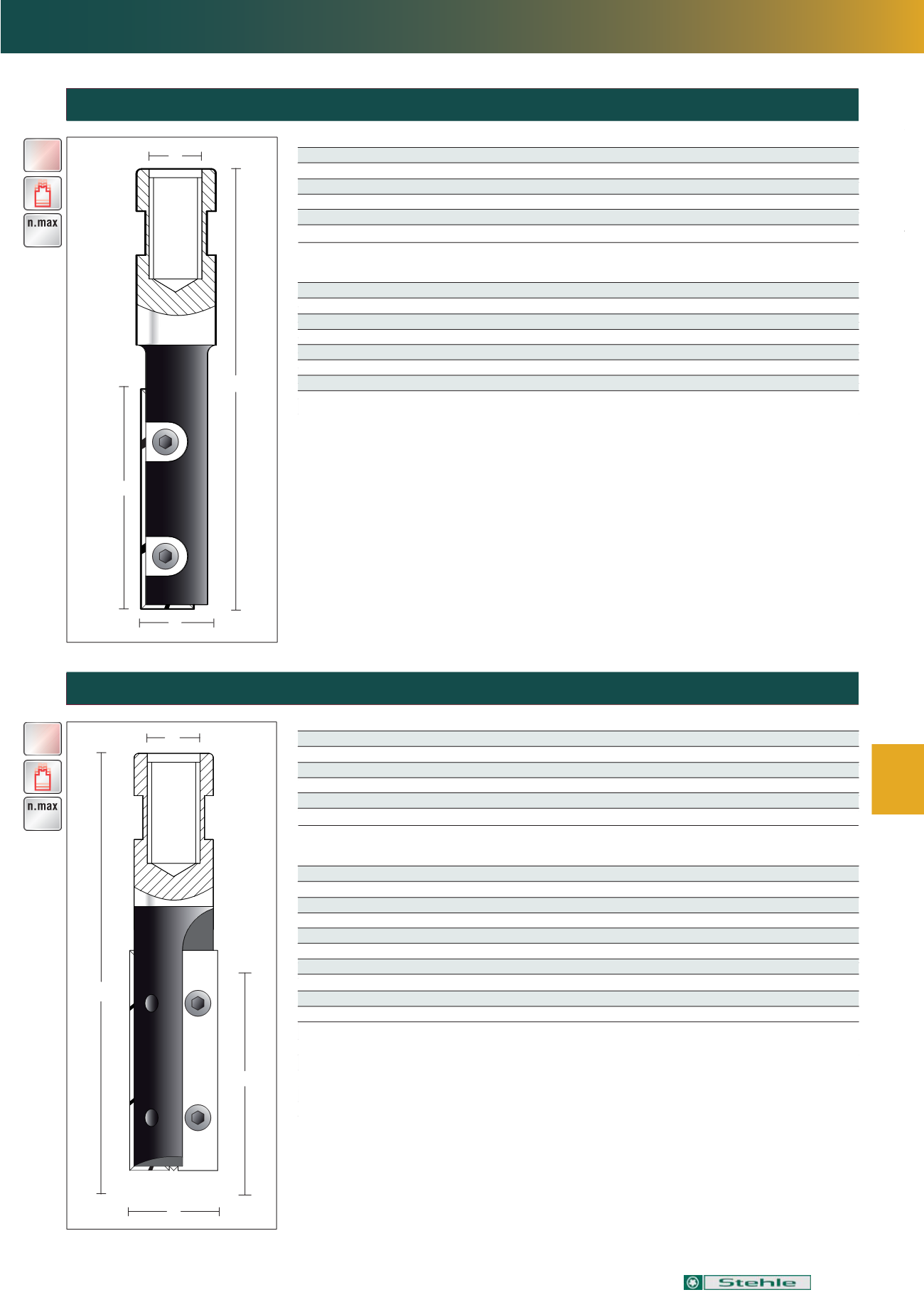

Wendeplatten-Nutfräser HW Z=1 Innengewinde M12x1
Wendeplatten‐Nutfräser mit einer wechselbaren Schneide die im Zentrum des Körpers steht. Somit
ist der Fräser bohrschneidend sowie stirn‐ und umfangschneidend. Rechtslauf.
D
L
GL
H16RTL
S
Wendeplatten-Nutfräser HW Z=2 Innengewinde M12x1
Wendeplatten‐Nutfräser mit zwei wechselbaren Hauptschneiden und gelöteten Bohrschneide. Der
Fräser M3030‐M12RT hat eine wechselbare Bohrschneide. Stirn‐ und umfangschneidend. Rechtslauf.
M2050RT
D
S
L
GL
MAN
24.000
MAN
24.000
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
H1230-M12RT
12 30 80 M12
L308
98,26
H122RTL-M12
12.7 50 100 M12
L509
106,68
H1430-M12RT
14 30 80 M12
L309
109,09
H14RTL-M12
14 50 100 M12
L509
123,48
H1630-M12RT
16 30 80 M12
L30/4
112,53
H16RTL-M12
16 50 100 M12
L50/4
124,75
Ersatzteile EUR
L308
Wendeplatte 29.5x8x1.5mm
6,30
L309
Wendeplatte 29.5x9x1.5mm
5,80
L30/4
Wendeplatte 29.5x12x1.5mm
5,20
L509
Wendeplatte 49.5x9x1.5mm
7,40
L50/4
Wendeplatte 49.5x12x1.5mm
6,90
TORX M3.5x5-T
Spannschraube
2,00
TT15
Torx‐Schlüssel
5,00
Ersatzteile EUR
L309
Wendeplatte 29.5x9x1.5mm
5,80
L3010
Wendeplatte 29.5x10x1.5mm
5,80
L30/4
Wendeplatte 29.5x12x1.5mm
5,20
L508
Wendeplatte 49.5x8x1.5mm
7,70
L509
Wendeplatte 49.5x9x1.5mm
7,40
L5010
Wendeplatte 49.5x10x1.5mm
8,40
L12-Q
Wendeplatte 12x12x1.5mm
2,30
TORX M3.5x5-T
Spannschraube für Fräser von D=18 bis D=24
2,00
TORX M4x6-G
Spannschraube für Fräser mit D=30
2,00
TT15
Torx‐Schlüssel
5,00
Bestell-Nr. D mm L mm GL mm S mm
Ersatz-Wendeplatte EUR
M1850-M12RT
18 50 100 M12
L508
151,10
M2030-M12RT
20 30 80 M12
L309
137,23
M2050-M12RT
20 50 100 M12
L509
158,86
M2430-M12RT
24 30 80 M12
L3010
151,10
M2450-M12RT
24 50 100 M12
L5010
172,86
M3030-M12RT
30 30 80 M12
L30/4 + L12‐Q
202,64
Toebehoren
Bestelnummer
Toebehoren
Bestelnummer
HW K ermessen groeffr es Z=1 bin endraad M12x1.0
HW K ermessen groeffr es Z=2 bin endraad M12x1.0
Keermessen groeffrees met wisselmes dat recht in de body is geplaatst. Daardoor heeft de frees
een grondsnede om ook te kunnen inboren. Rechtsdraaiend.
Code
D [mm]
L [mm]
L [
]
S [mm]
Keermes
Bestelnummer
Code
D [mm]
L [mm]
L [
]
S [mm]
Keermes
Bestelnummer
1230-
12
30
80
M12
L308
60411203
122 TL-
12.7
50
100
M12
L509
60431293
1430-
14
30
80
M12
L309
60411403
14 TL-
14
50
100
M12
L509
60411453
1630-
16
30
80
M12
L30/4
60411603
16 TL-
16
50
100
M12
L50/4
60411653
- 12 T
18
50
100
M12
L508
68185003
- 12 T
20
30
80
M12
L309
60342003
- 12 T
20
50
100
M12
L509
68205006
- 12 T
24
30
80
M12
L3010
60342403
- 12 T
24
50
100
M12
L5010
68305003
- 12 T
30
30
80
M12
L30/4 + L12-Q
68000158
L308
Keermes 29.5x8x1.5mm
50453208
L309
Keermes 29.5x9x1.5mm
50453204
L30/4
Keermes 29.5x12x1.5mm
50450060
L509
Keermes 49.5x9x1.5mm
50453305
L50/4
Keermes 49.5x12x1.5mm
50450062
TORX M3.5x5-T
Spanschroef met conische kop
68900095
TT15
Torx-sleutel
68000048
Keermessen groeffrees met 2 wisselmessen en een gesoldeerde centreerpunt, loodrecht in
het centrum van de body. De frees M3030-12RT heeft een verwisselbare grondsnede.
Rechtsdraaiend.
L309
Keermes 29.5x9x1.5mm
50453204
L3010
Keermes 29.5x10x1.5mm
50453205
L30/4
Keermes 29.5x12x1.5mm
50450060
L508
Keermes 49.5x8x1.5mm
50453303
L509
Keermes 49.5x9x1.5mm
50453305
L5010
Keermes 49.5x10x1.5mm
50453306
L12-Q
Keermes 12x12x1.5mm
50820012
TORX M3.5x5-T
Spanschroef voor frezen met D=18 tot D=25
68900095
TORX M4x6-G
Spanschroef voor frezen met D=30
68900063
TT15
Torx-sleutel
68000048
